Modification beffroi collégiale d'Auzon

Publié par Papou Poustache  - Catégories :  #auzon, #patrimoine auvergnat

Modification beffroi collégiale d'Auzon

Travaux d’isolation du beffroi et des murs de la collégiale d’Auzon

Cette opération consiste à désolidariser la charpente du beffroi (Nom technique pour la partie en chêne qui maintient les cloches et leurs mécanismes) afin que les vibrations lorsque les cloches sonnent à la volée ne détériorent pas l’édifice.

Technique adoptée

Les parties du beffroi qui sont dans les murs seront coupées.

Deux poutres en chêne seront  installées au niveau inférieur du beffroi celui-ci aura été préalablement soulevé.



Puis on reposera le beffroi sur ces nouvelles poutres en prenant soin de mettre dans les murs des silents blocs afin d’absorber les vibrations

Entre les  poutres installées et les poutres du beffroi des plaques d’amortisseur en caoutchouc seront insérées

Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon

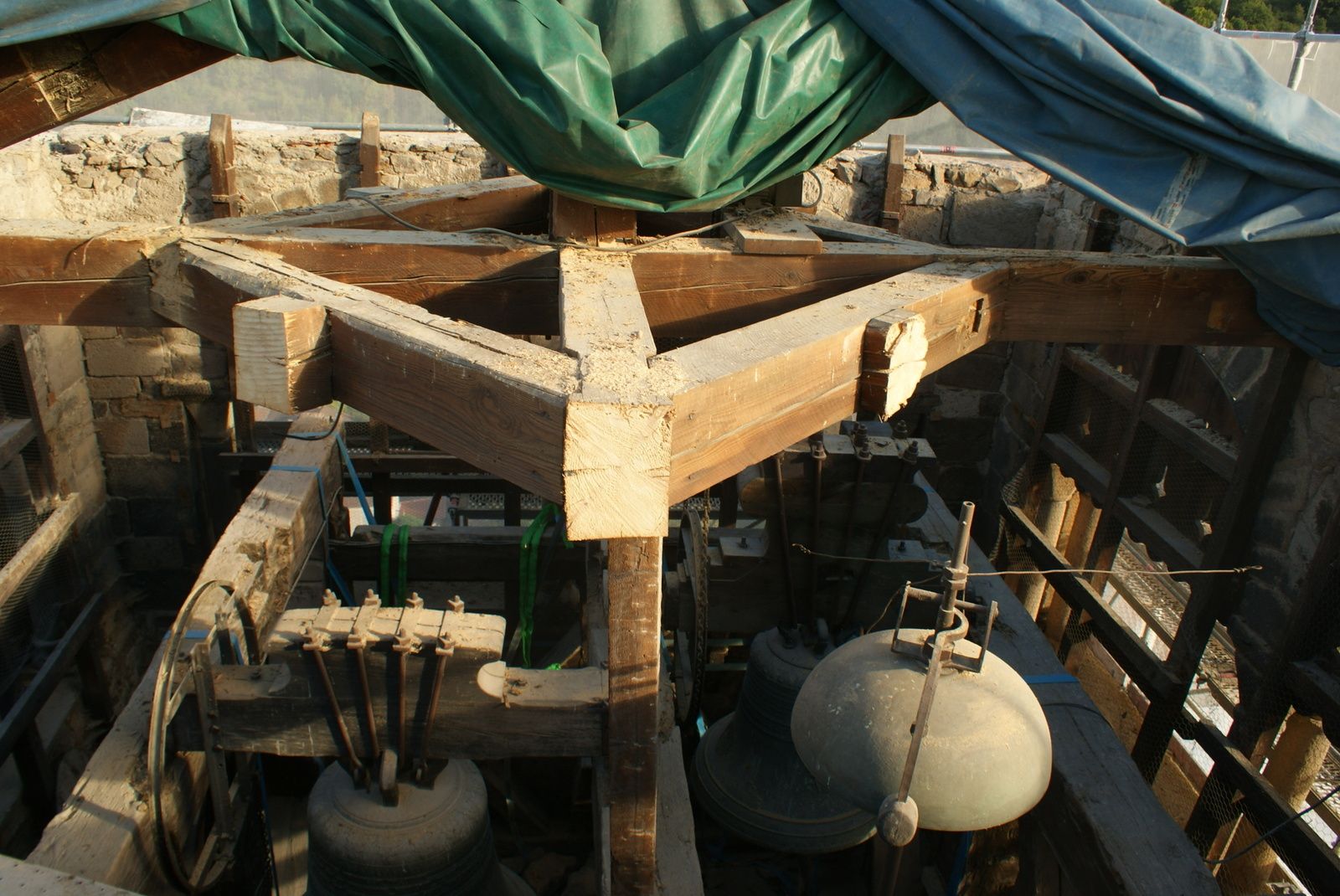

Photos du toit découvert

Modification beffroi collégiale d'Auzon

Préparation des poutres

Celles ci sont en chêne et ont une section de 30*30 et font une longueur de 6m chaque poutre pèse environs 600kg

Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon

Elévation du beffroi

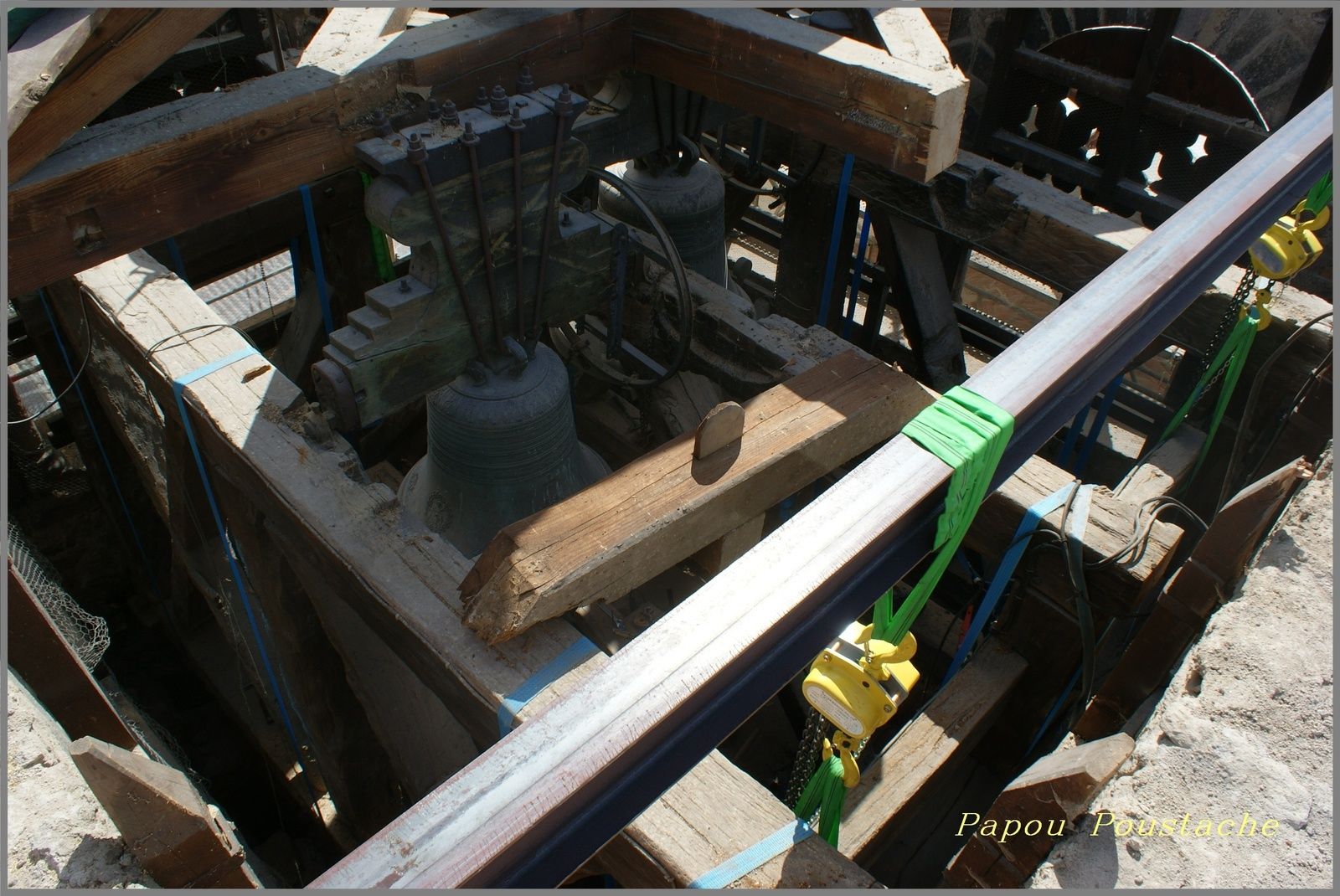

Des IPN ont été mis en travers des murs du clocher ,la charpente du beffroi a été sanglée afin de la maintenir assemblée.

D'autres sangles ont été fixées afin de pouvoir positionner les 4 palans qui serviront à éléver le beffroi de 60cm afin de laisser la place pour rentrer les poutres

Modification beffroi collégiale d'Auzon

Trou ou la traverse devra passer

Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon

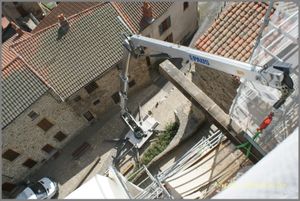

La poutre  est montée avec une grue

On la fait rentrer par le trou

Modification beffroi collégiale d'Auzon

Opération de mise en place de la poutre

Modification beffroi collégiale d'Auzon

La poutre est en place

Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon

Elevation de la traverse qui passera par le trou de la poutre avant de mettre la deuxiéme poutre qui est prête .



A suivre

Prochainement la mise en place des amortisseurs dans les murs et le caoutchouc entre le beffroi et les poutres .

D'autres images du clocher

Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
Modification beffroi collégiale d'Auzon
