Le barrage de Grandval

Publié par Papou Poustache  - Catégories :  #Construction, #barrage - viaduc -route -chemin de fer, #Cantal

Barrage de Grandval

Le barrage de Grandval est situé sur la Truyère un affluent rive droite du Lot dans le département du Cantal (une petite partie de la retenue se situe en Lozère). Il est implanté sur les communes de Lavastrie et de Fridefont entre Saint-Flour et Chaudes-Aigues

Le barrage de Grandval a été réalisé entre 1955 et 1960. Sa mise en eau a débuté en 1959 et a abouti à la création d’une retenue d’une surface de 1100 ha qui a englouti les villages de Mallet et de Magnac.

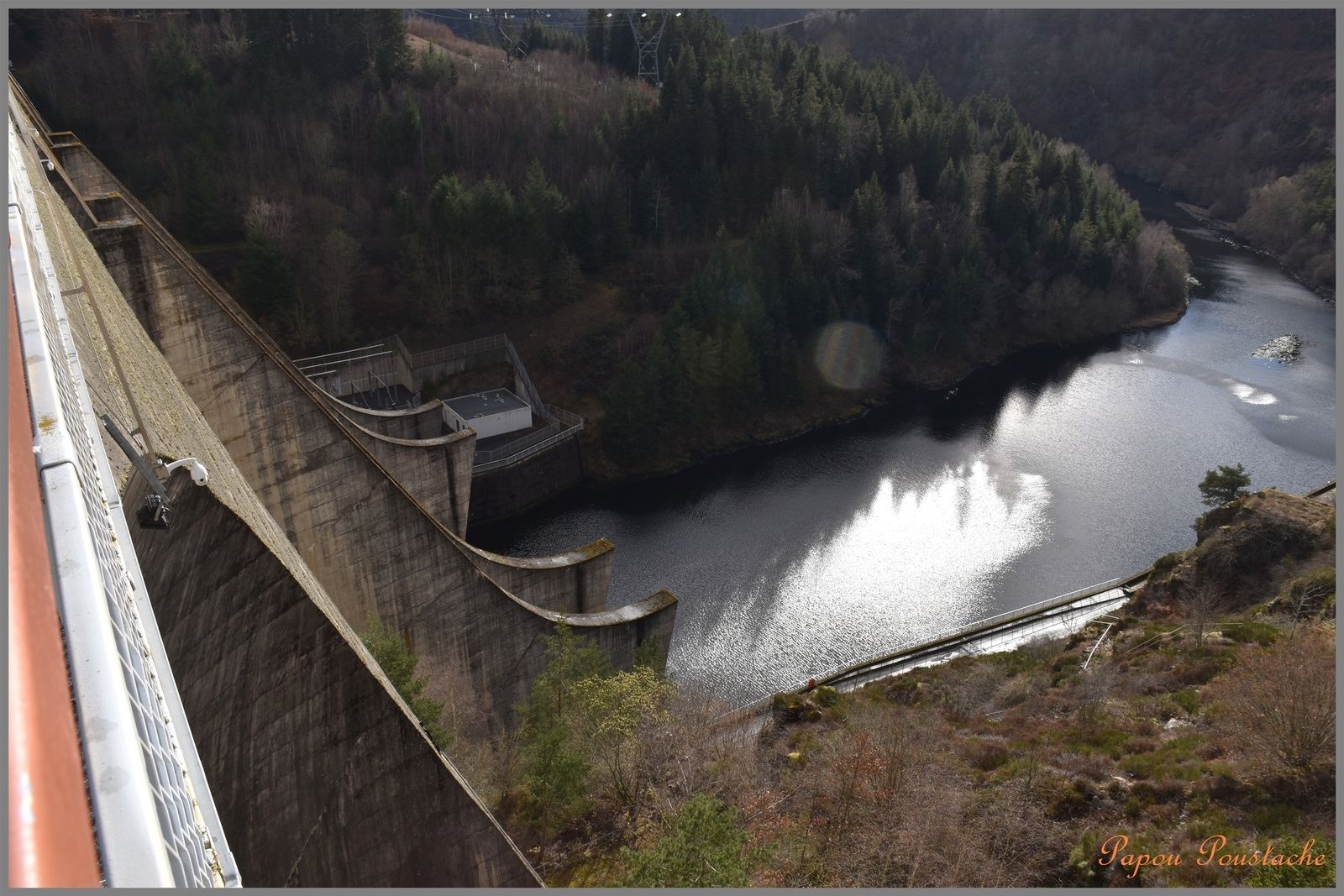

Le barrage est de type à voûtes multiples appuyées sur contreforts. Il comporte six voûtes de 50 mètres de portée et deux voiles latéraux chacune. Sa hauteur maximale au-dessus du lit de la rivière est de 76 mètres environ et sa longueur en crête de 350 mètres (à la cote de couronnement).

Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval

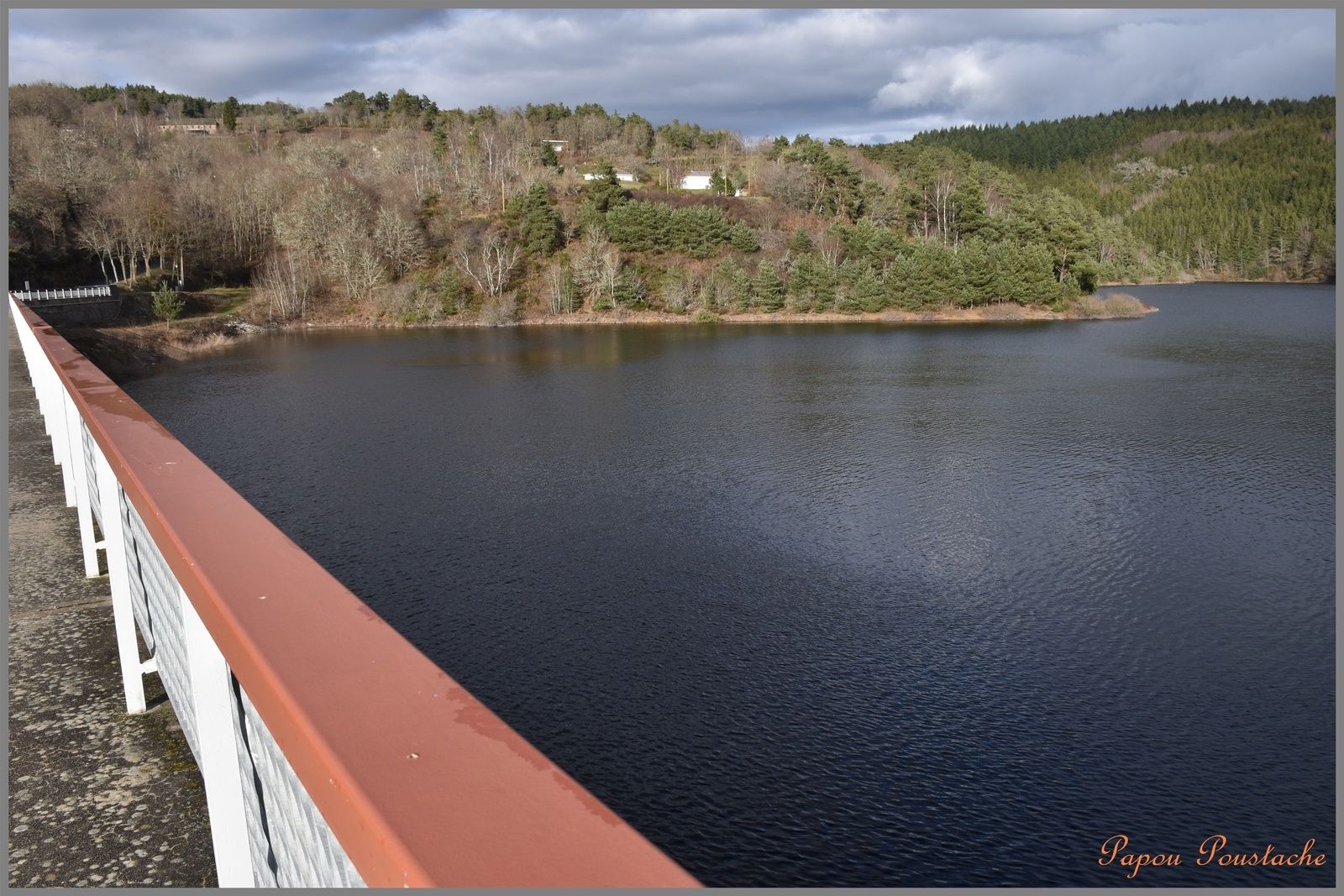

La retenue a une superficie de 1100 ha et une capacité totale de 270.6 millions de m3/s. Ses cotes maximales (RN) et minimales d’exploitation sont respectivement 742.00 et 706.00 m. ce qui correspond à une réserve utile de 224.6 millions de m3. La hauteur de chute maximale est de 73.00 m3.

Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval

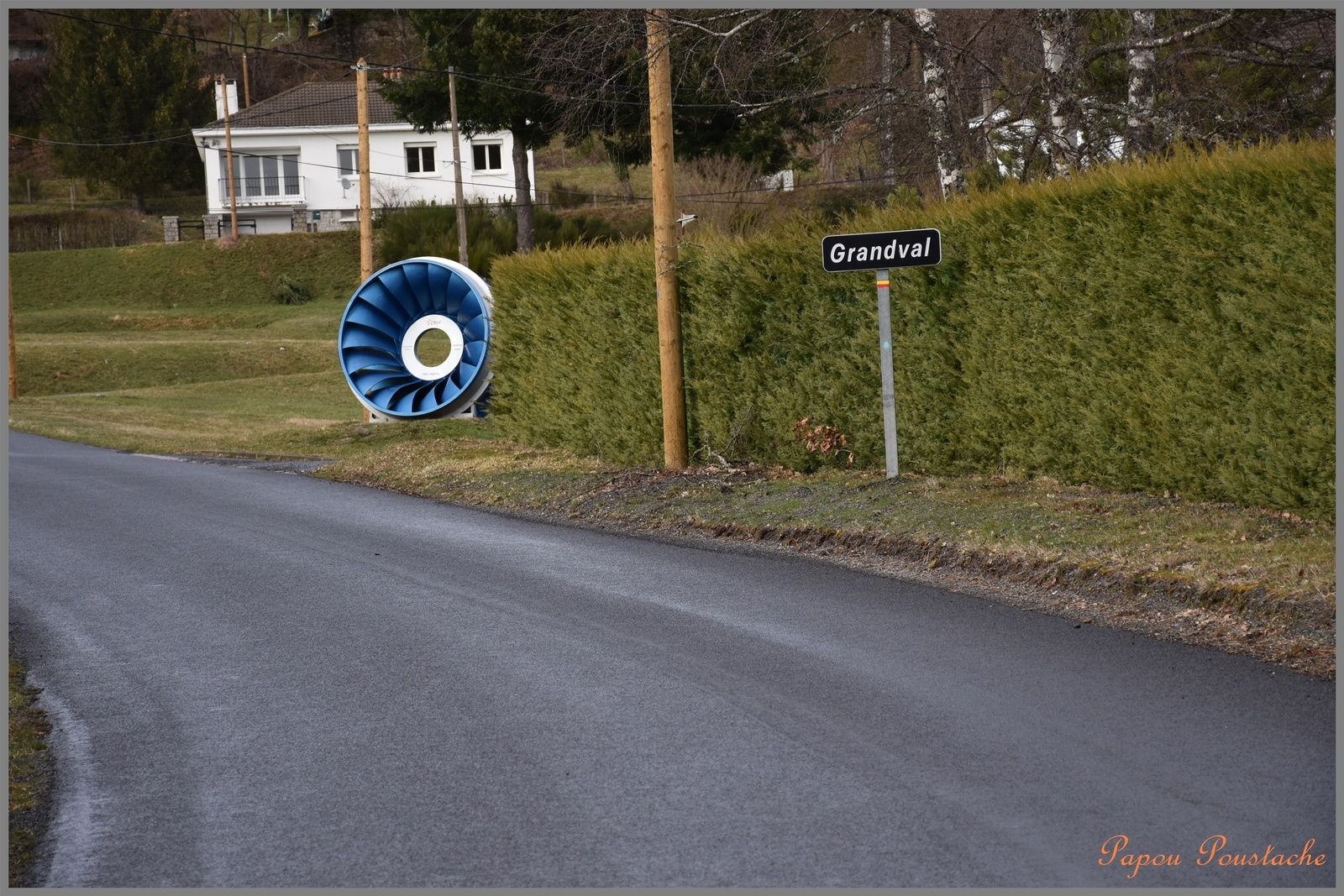

L’usine accolée au barrage est équipée de deux turbines « Francis » à axe vertical, de débit nominal 53 m3/s et capable d’un maximum de 64.7 m3/s. Chaque turbine tourne à 230.5 tr/mn et entraîne un alternateur de puissance nominale 34 MW. La puissance totale installée est donc de 68 MW. L’énergie correspondante est fournie sous la tension de 220 KV au réseau national d’interconnexion par l’intermédiaire de la ligne Rueyres-Pratclaux.

L’ensemble de l’aménagement constitue une indéniable réussite architecturale. La salle des machines, circulaire, a un toit en coupole soutenu par une charpente tubulaire tri-directionnelle ("charpente résille") et un pont roulant tournant autour d’un point fixe.

Classé dans la catégorie "Lac", le barrage de Grandval a une productivité moyenne annuelle de 125 GWH. Depuis 1982, il est télécommandé du poste de commande hydraulique de Brive.



Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval

Les villages engloutis

Le village de Mallet

Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval
Le barrage de Grandval

Le village de Magnac
